Возможности и особенности стандарта HDBaseT 3.0
В следующем году у мировой ProAV-индустрии появится прекрасный повод отметить весьма значимый юбилей — 20-летие Valens Semiconductor (Valens). Именно эта израильская компания разработала набор микросхем (чипсет), который произвел революцию в профессиональной инсталляции. Именно этот чипсет стал основой технологии HDBaseT, без которой данную область деятельности сегодня представить уже невозможно.
Инженерам Valens были прекрасно известны замечательные свойства медной витой пары, применяемой в IT-индустрии, позволяющие передавать цифровые сигналы Ethernet на большие расстояния с обеспечением отличной защиты этих сигналов от электромагнитных помех. Идея, которая была блестяще реализована Valens, заключалась в том, чтобы передавать по витой паре не только компьютерные сигналы, но и различные комбинации видео, аудио, данных, управления и питания.
Сегодня мы имеем дело уже с третьим поколением технологии, а именно HDBaseT 3.0. Впечатляющие возможности этой версии стандарта позволяют говорить уже не о triple-play, а о наборе сервисов 5-play. Назовем эти пять составляющих:- Аудио и видео
- Передача по кабелю Cat-6a на расстояние до 100 м. с нулевой задержкой несжатых аудио-видео сигналов со скоростью до 18 Гбит/с.
- Поддержка спецификации HDMI 2.0b, включающей разрешение до 4K60 4:4:4, протокол защиты от копирования HDCP 2.3, стандарты повышения качества изображения Dolby Vision и HDR10+.
- Поддержка стандарта многоканального аудио Dolby Atmos, популярного цифрового аудиоинтерфейса S/PDIF, улучшенного возвратного аудиоканала eARC и шины I2S-4 для передачи 32 каналов цифрового аудио.
- 1G Ethernet
- Подключение к локальной сети Ethernet со скоростью до 1 Гбит/с.
- Подключение к различным облачным ресурсам.
- Удаленное обновление прошивки устройств.
- Подключение к популярным стриминговым видео и аудио сервисам.
- USB 2.0
- Подключение к хост-компьютеру HID-устройств, таких как клавиатуры, мыши, умные доски, геймпэды и т. д.
- Подключение видеокамер с изохронной передачей сигналов, а также устройств Bulk USB (например, USB-накопителей).
- Сигналы управления
- Двусторонняя передача ИК-сигналов.
- Двусторонняя передача последовательных команд RS-232.
- Поддержка шины управления бытовой электроникой СEC.
- Поддержка двунаправленного порта GPIO.
- Питание
- Передача по кабелю витой пары (в обоих направлениях) питания мощностью до 100 Вт.
Богатые возможности HDBaseT 3.0 на аппаратном уровне реализуются при помощи специальных устройств — передатчиков и приемников, оснащенных портом RJ-45 для подключения кабеля витой пары. Приборы эти могут обладать различным объемом функционала, и выпускаются большим числом мировых производителей, включая Kramer, исторически имеющего отличные отношения со своим земляком — компанией Valens.
Для оборудования HDBaseT 3.0 характерен ряд важных особенностей:
- Принцип Plug-and-Play, предусматривающий легкое подключение приборов без установки драйверов.
- Обратная совместимость с предыдущими версиями стандарта: HDBaseT 2.0 и 1.0.
- Возможность кратного увеличения протяженности инсталляции путем каскадного соединения приборов (daisy-chaining).
- Реверсивность порта RJ-45 — можно одно и то же устройство сконфигурировать в качестве как передатчика, так и приёмника.

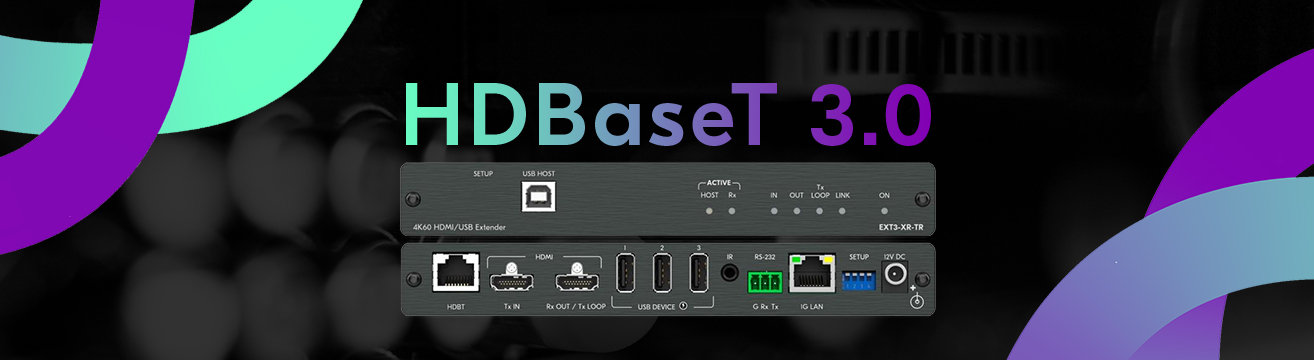

Отличным примером такого устройства является прибор Kramer EXT3-XR-TR, оснащенный (помимо порта HDBT) проходным входом/выходом HDMI, портом USB-B для подключения хоста, тремя портами USB-A для подключения периферийных устройств, портами управления ИК и RS-232, а также LAN-портом 1G
В текущий момент в каталоге Kramer имеется около десятка различных приборов серии EXT3, поддерживающих стандарт HDBaseT 3.0. Мы уже посвящали этой серии наши обзоры, и будем с удовольствием продолжать это делать по мере появления новых решений.
